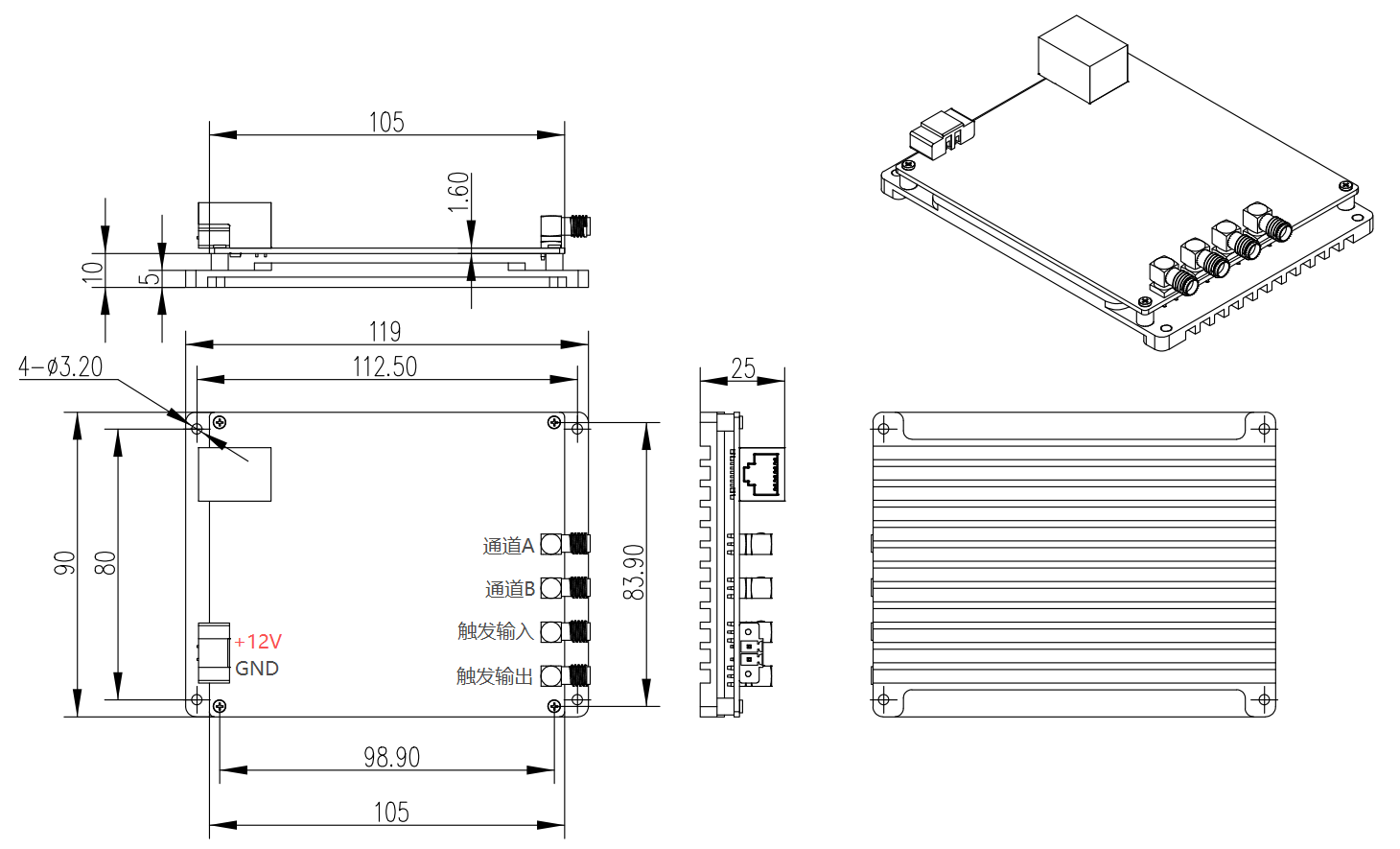

DTS采集卡（DTS-ETH-250M-2）
100/250 MHz · 触发输入/输出 · 内置平均
DTS-ETH-250M-2是一款分布式光纤测温系统DTS专用数据采集卡，采用千兆网口进行数据传输，内置平均功能，具有极高的信噪比。每通道最大支持32768个点采集，平均次数最大可达65536次，250M采样率，采样分辨率达0.4米。
产品特点
- 12位双通道同步实时采集
- 100M/250M采样率可设置
- 支持触发输入采样（TTL 3.3-5V）/触发输出（TTL 3.3V）
- 直流耦合，50欧姆输入阻抗
- ±2.0V输入范围（可定制）
- 千兆网口，UDP协议
- 每通道支持32768点采样
- 最大65536平均次数
- 12V/0.6A供电
- 工作温度范围：-20~60℃
- 触发模式可选：外触发 / 内触发
- 触发输出频率 1–20 kHz 可调
- 触发脉冲宽度 5–200 ns 可调
典型应用
- 分布式光纤测温（DTS）
- 拉曼散射信号采集
- 高信噪比光纤传感系统
关键指标
| 参数 | 规格 |
|---|---|
| 12位双通道同步实时采集 | — |
| 100M/250M采样率可设置 | — |
| 支持触发输入采样（TTL 3.3-5V）/触发输出（TTL 3.3V） | — |
| 直流耦合，50欧姆输入阻抗 | — |
| ±2.0V输入范围（可定制） | — |
| 千兆网口，UDP协议 | — |
| 每通道支持32768点采样 | — |
| 最大65536平均次数 | — |
| 12V/0.6A供电 | — |
| 工作温度范围：-20~60℃ | — |
| 触发模式可选：外触发 / 内触发 | — |
| 触发输出频率 1–20 kHz 可调 | — |
| 触发脉冲宽度 5–200 ns 可调 | — |
V1.10 新增采样时钟（100/250 MHz）、触发模式、触发输出频率与脉宽等协议配置。默认采样点数 16384、平均次数 30000。完整协议见规格书。
获取 DTS采集卡 选型与报价
请告知 DTS 系统采样点数、平均次数、采样时钟与触发输出需求，我们将协助您确认配置。
