M×N矩阵光交换设备
ROSW-M×N · 8×8 / 16×16 / 32×32 · 以太网 / 串口 / 触摸屏
M×N 矩阵光交换设备是一款基于 MEMS 光开关技术的可编程光路交叉连接产品。设备在 M 路光输入与 N 路光输出之间建立任意一对一连接，实现光信号的灵活调度与切换，适用于光通信测试、网络仿真、系统集成及产线验证等场景。用户可通过以太网 TCP、RS232 串口或前面板触摸屏对设备进行配置与控制，支持单路/批量路由设置、自动扫描、网络参数配置及机架状态监测。路由状态具备掉电保持能力，并可通过上位机软件进行可视化管理与维护。
产品特点
- M×N 矩阵交叉连接，通道规模可按型号配置（8×8、16×16、32×32 等）
- 以太网 TCP、RS232 串口与前面板触摸屏，配套上位机软件
- 路由掉电保持，上电自动恢复，适合长期运行与无人值守

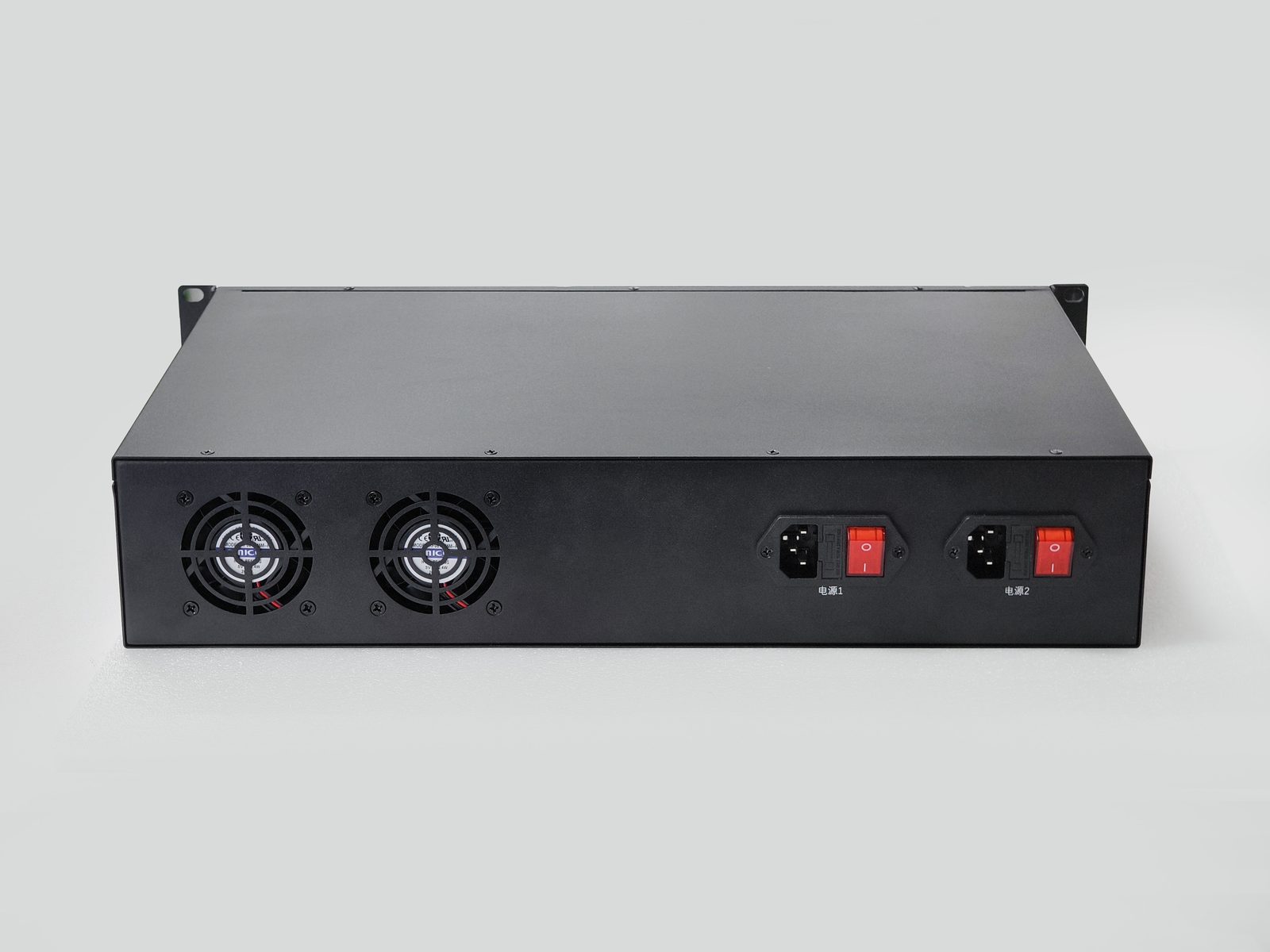

- 双电源、温度、风扇与告警继电器状态可实时上报，支持面板锁定
典型应用
- 光通信与传输系统测试：光路切换、通道遍历及自动化测试
- 网络仿真与故障注入：模拟链路切换与路径变更
- 系统集成与实验室：作为可编程光路矩阵接入测试平台
- 产线老化与批量验证：自动扫描轮询切换通道

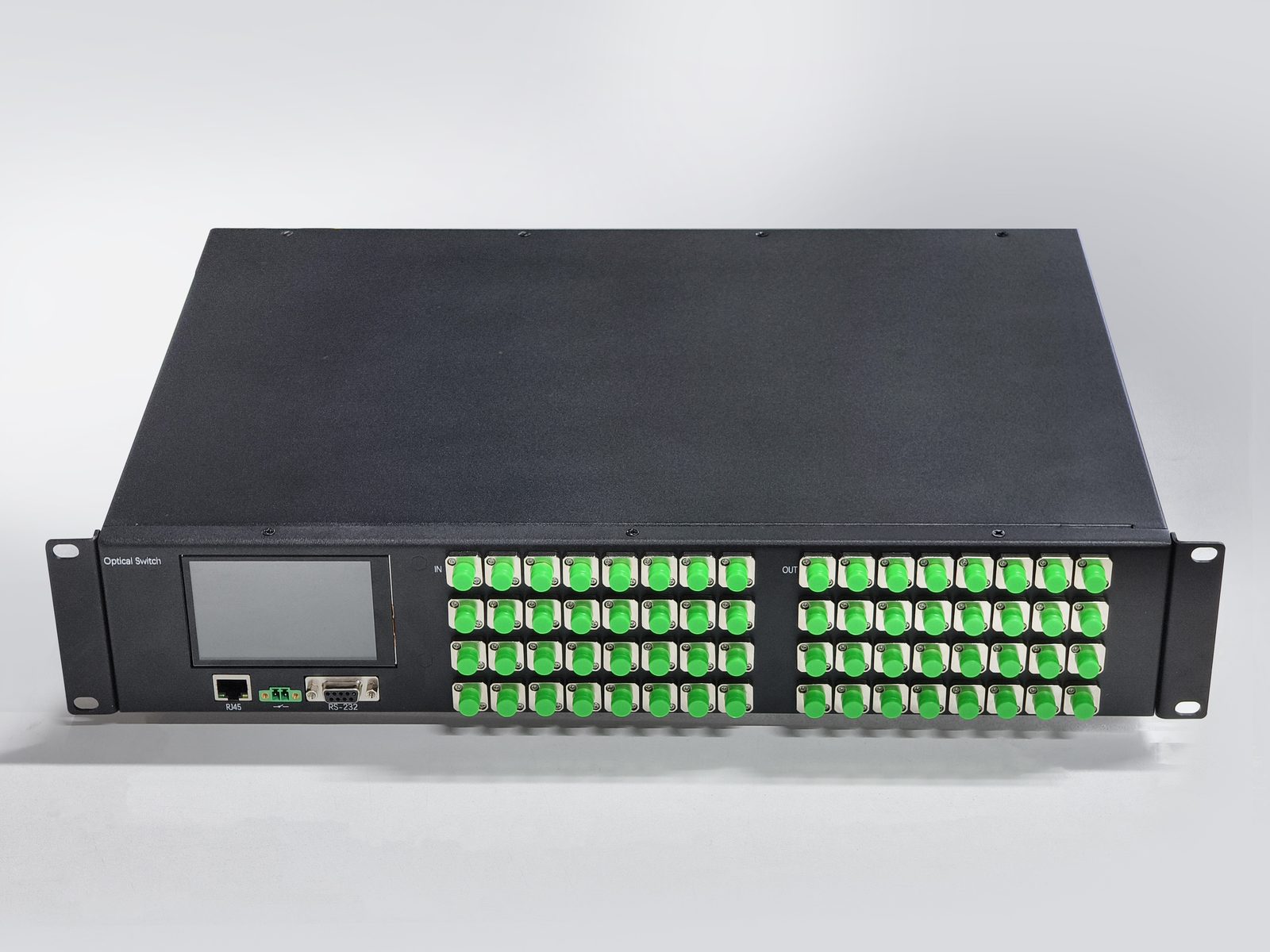

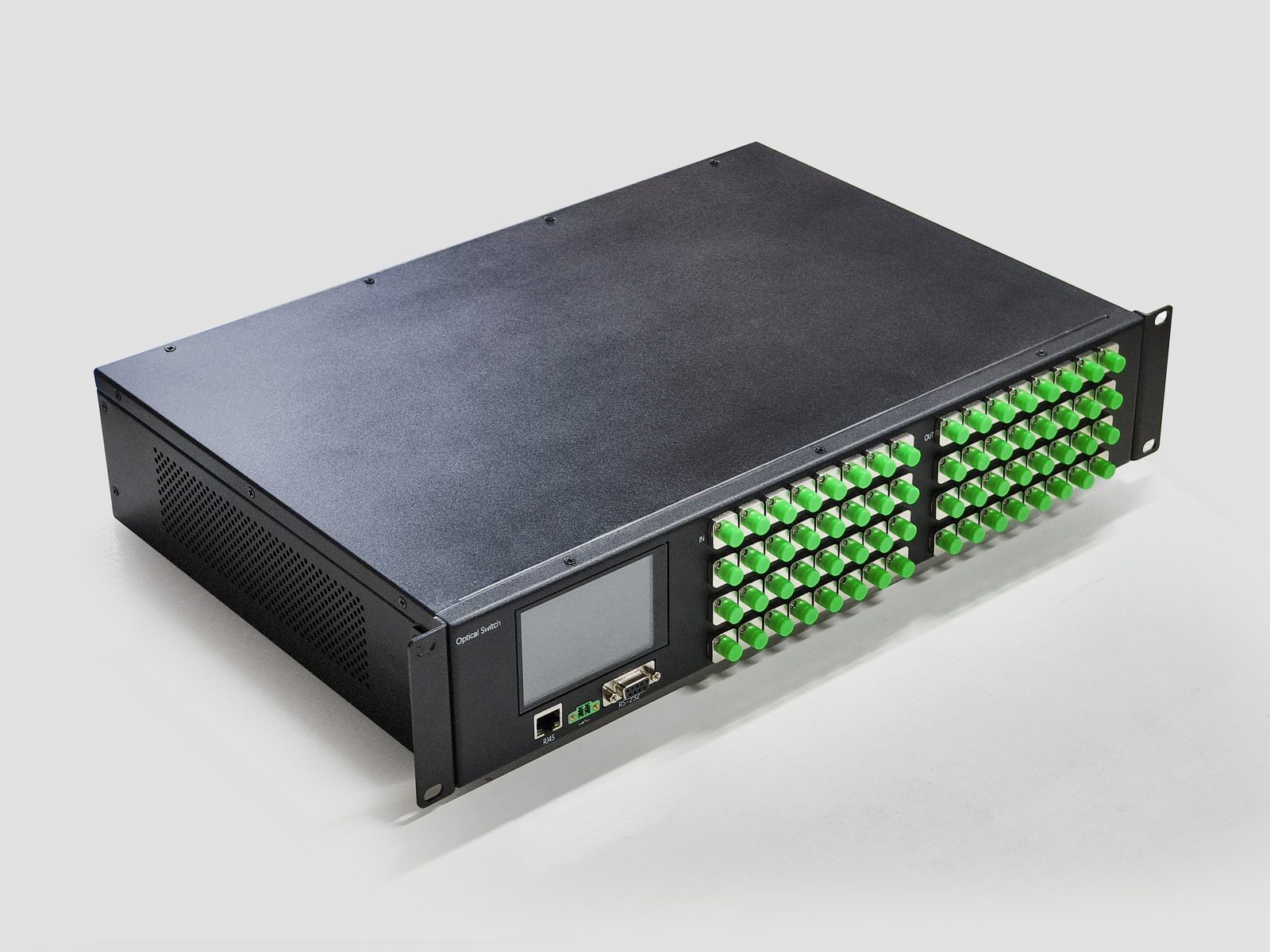

外观与接口
关键指标
| 参数 | 典型值 |
|---|---|
| 型号 | ROSW-M×N |
| 通道配置 | 8×8 / 16×16 / 32×32（可定制） |
| 插入损耗 | ≤2.5 dB |
| 波长相关损耗 | ≤0.5 dB |
| 偏振相关损耗 | ≤0.3 dB |
| 回波损耗 | ≥45 dB（@SM） |
| 隔离度 | ≥50 dB |
| 重复性 | ≤0.05 dB |
| 切换时间 | ≤20 ms |
| 寿命 | ≥10⁹ 次（@ 全 MEMS） |
| 最大光功率 | ≤500 mW |
| 工作电压 | AC 110–240 V |
| 功耗 | 50 W（typ.） |
| 工作温度 | -20 ~ +60 ℃ |
| 设备尺寸 | 2U：482×300×87.5 mm |
订货号：ROSW-M×N-A-B-C-D-E-F-G。通道、单模/多模、波长、光纤与连接器按规格书选型。完整订货码与发货清单见下方 PDF。
获取 ROSW-M×N 选型与报价
请告知矩阵规模（如 8×8 / 16×16 / 32×32）、单模 / 多模、波长波段与连接器类型，我们将协助您选择合适的订货号。
