高速电流放大器 HCA 系列
Transimpedance · DC–400 MHz · 低脉冲失真

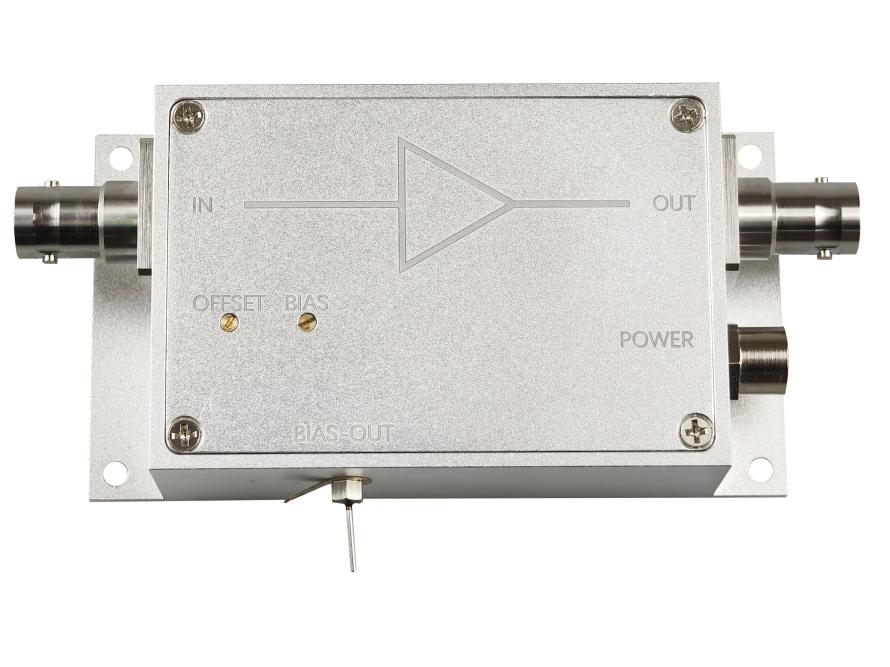

HCA 系列高速电流放大器（跨阻放大器）专为光电探测器输出的瞬态电流信号设计，带宽覆盖 DC 至 400 MHz，上升时间低至 1 ns，转换增益稳定、脉冲失真小，可将微弱光电流放大至示波器与高速采集系统可直接测量的电压范围。
产品特点
- 带宽覆盖 DC–400 MHz，九档型号可选
- 低脉冲失真，适合高速瞬态信号
- 跨阻增益稳定，精度 ±3%
- BNC 输入/输出，±12 V 供电
- 6061 铝合金外壳，126 g
典型应用
- 光电探测器前置放大
- 光谱分析系统
- 电子测量
- 离子检测设备
型号选型
共 9 款型号，命名规则为 HCA-带宽-跨阻增益。下表列出各型号关键参数，完整指标请参阅对应规格书。
| 型号 | 带宽 | 上升/下降时间 | 跨阻增益 | 输入电流范围 | 规格书 |
|---|---|---|---|---|---|
| HCA-1M-1M | DC-1MHz | 350ns | 1×10⁶V/A（@50Ω负载） | ±1uA | |
| HCA-2M-1M | DC-2MHz | 180ns | 1×10⁶V/A（@50Ω负载） | ±1uA | |
| HCA-4M-500k | DC-4MHz | 85ns | 5×10⁵V/A（@50Ω负载） | ±2uA | |
| HCA-10M-100k | DC-10MHz | 35ns | 1×10⁵V/A（@50Ω负载） | ±10uA | |
| HCA-20M-100k | DC-20MHz | 18ns | 1×10⁵V/A（@50Ω负载） | ±10uA | |
| HCA-40M-100k | DC-40MHz | 10ns | 1×10⁵V/A（@50Ω负载） | ±10uA | |
| HCA-100M-50k | DC-100MHz | 3.5ns | 5×10⁴V/A（@50Ω负载） | ±20uA | |
| HCA-200M-20k | DC-200MHz | 2.0ns | 2×10⁴V/A（@50Ω负载） | ±50uA | |
| HCA-400M-5k | DC-400MHz | 1.0ns | 5×10³V/A（@50Ω负载） | ±200uA |
通用规格
| 参数 | 典型值 |
|---|---|
| 增益精度 | ±3% |
| 供电电压 | ±12 V |
| 输入接口 | BNC 母头 |
| 输出接口 | BNC 母头 |
| 电源接口 | M8 航空接头，3 芯 |
| 外壳材料 | 6061 铝合金 |
| 工作温度 | -20 ~ +60 ℃ |
| 存储温度 | -40 ~ +85 ℃ |
获取 HCA 系列选型与报价
请告知所需带宽、跨阻增益、输入电流范围与负载阻抗，我们将协助您确定具体型号。
